[ 꺾은선 그래프 기준점 표현 ] 팀장님 안녕하세요 이하나 대리입니다.

팀장님 안녕하세요 이하나 대리입니다.
항목별 생산자 물가 지수 시각화 작업 중 궁금한 것이 생겨 문의드립니다.
연도별 지수의 변화를 표현하다보니 꺾은선 그래프를 사용하는 것이 적절한 것 같은데요.
기준연도로 삼은 2015년도의 100이라는 지수를 어떻게 표현해야 이후 연도와 비교를 직관적으로 할 수 있을지 고민이 됩니다. 이 지수를 기준으로 지수가 상승하거나 줄어들기 때문에 꼭 들어가야 하는데, 어떤 방법이 있을까요?

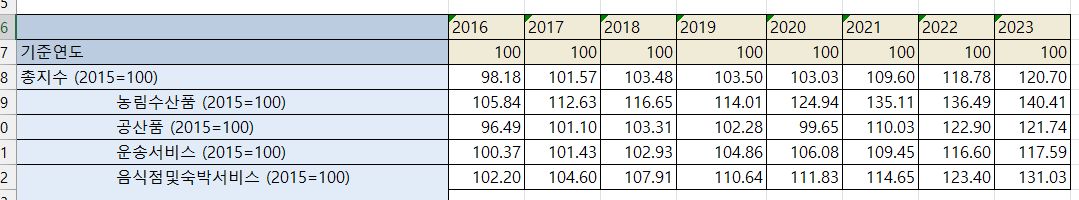

원본 데이터는 아래와 같습니다.
감사합니다.

「생산자물가조사」, 한국은행, 2016-2023 조사. 기준연도인 2015년 지수=100



---

[꺾은선 그래프 기준값 편집법 두 가지] 팀장입니다.

안녕하세요, 팀장입니다.
질문 내용은 잘 확인했습니다.
적절한 그래프를 선택했다고 해도 기준점을 다르게 디자인하는 건  또 다른 문제이죠.
이야기 나눈대로 무조건 생략하거나 글로 쓰기에는 아쉬우니 두 가지의 편집방법을 제안합니다. 어떤 것이 적절할지는 직접 정해볼 것을 추천합니다.

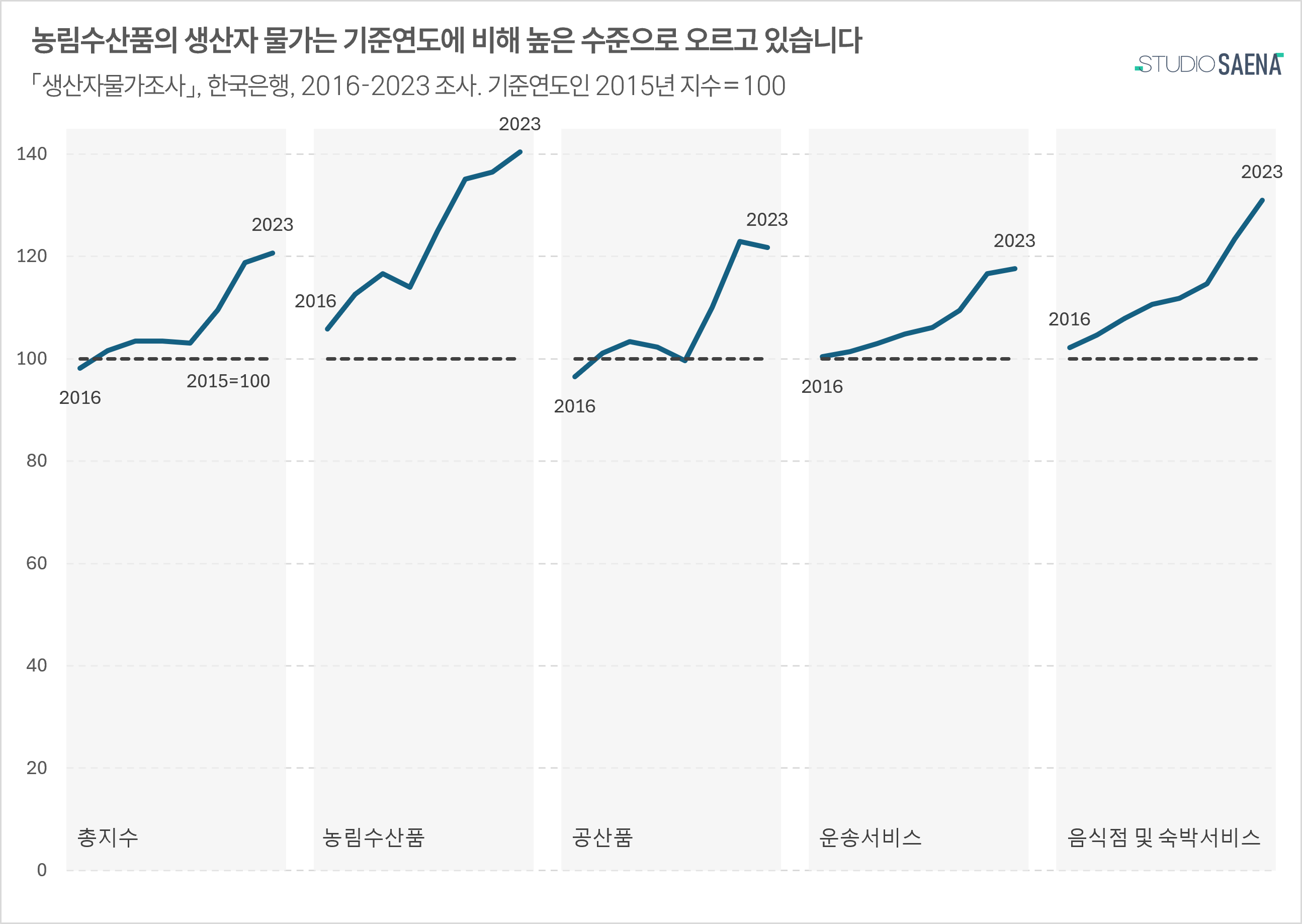

기준값을 선으로 표현하기-선의 디자인은 다르게 적용합니다

기준연도의 값을 각 항목의 그래프에 추가하는 방법입니다. 각 항목별로 두 개의 그래프가 들어 있는 구조인데요.
여기에 사용된 검정색 점선은 그래프의 모든 지점 아래에 그려져 있으므로 특정 시점의 물가 지수가 기준연도와 얼마나 떨어져 있는지 직관적인 비교가 가능합니다.

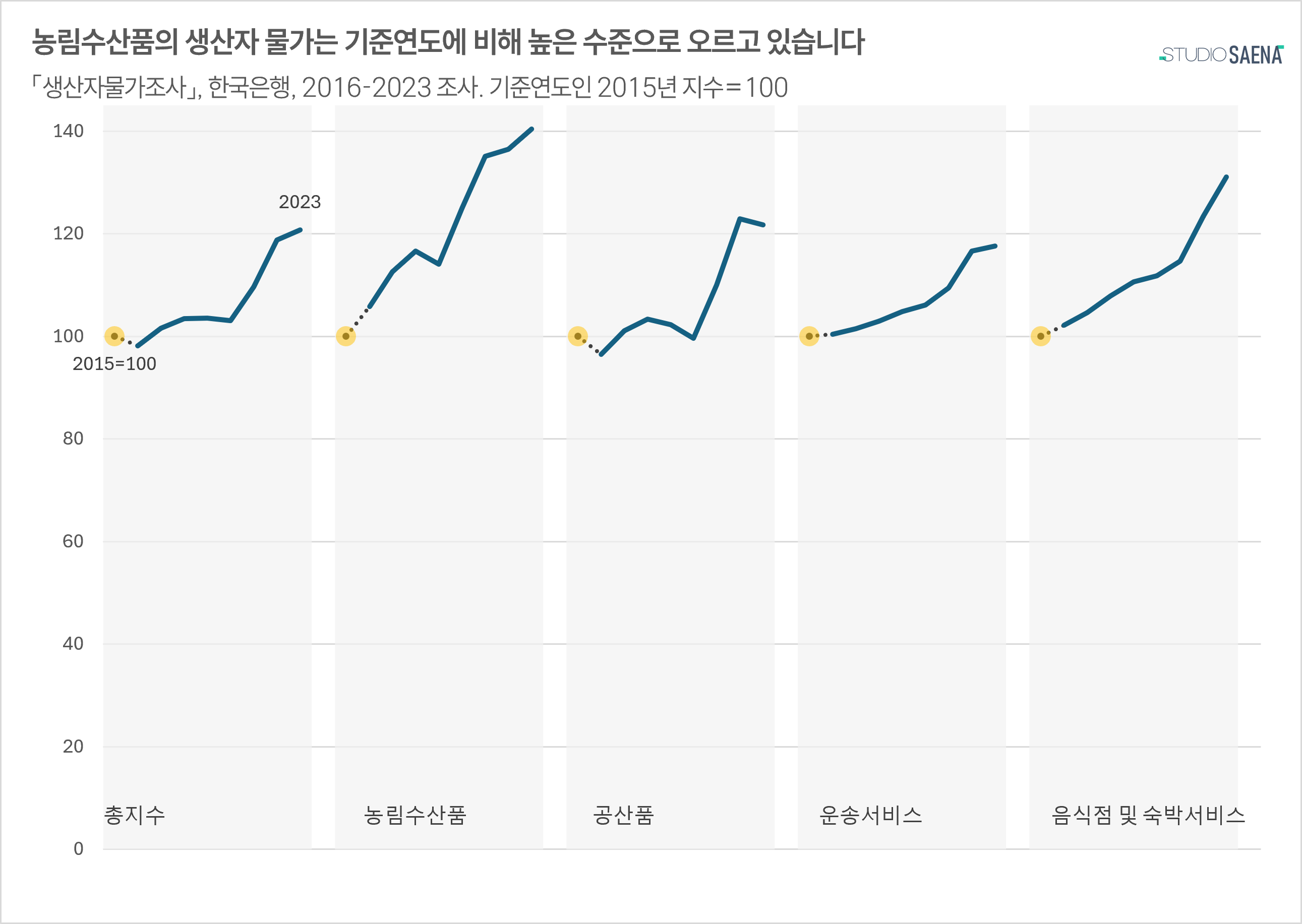

기준값을 시작지점으로 표현하기-표식 디자인을 추가해서 강조합니다



이 장표에 사용된 그래프는 2016년부터 2023년까지의 데이터이며 기준점은 2015년의 지수를 100으로 지정합니다.
만약 조사 연도가 2016년 이후부터라고 하더라도 시작점을 2015년으로 잡고 시작점부터 조사연도까지의 구간을 다르게 편집하는 것이 가능합니다.

예시에서는 꺾은선 그래프의 2015년 지점에 표식을 추가하고 다음 연도까지 연결되는 구간을 점선으로 표시해 보았는데요.
첫 번째 이미지와는 달리 기준연도부터 2023년까지 어떤 변화가 있었는지 전체적인 추세를 알아볼 때 적절합니다.



어떤 방법으로 표현하든 생산자 물가 지수가 어떤 항목에서 크게 오르거나 기준연도 아래로 떨어졌는지 확인이 가능하지만 디테일한 부분의 차이에 따라 약간씩 의미가 달라질 수 있습니다. 두 가지 선택지 혹은 다른 방식의 디자인에서 이 그래프를 바탕으로 설명할 이야기와 잘 어울리는 그래프를 선택해 보세요.

그럼 도움이 됐길 바랍니다.

수고하세요.



P.S 두 개 디자인 중 어떤 그래프의 디자인이 적절하게 느껴지는지, 혹은 그래프 작성에서 궁금한 부분이 있다면 언제든 별도로 메일 주세요.(ssen0117@naver.com) 개별 답변이나 뉴스레터로 다뤄서 답변드리겠습니다.



---
